金属屋面系统

什么是金属屋面系统?

根据标准所述,金属屋面系统金属面板与支承体系组成,不分担主体结构所受作用且与水平方向夹角小于75°的建筑围护结构。常见的使用材质有钢板、铝板、铝合金板、及铜板、不锈钢板等。整体结构一般由檩条、底板、防水层、保温层、固定支座、面板、抗风夹,从下往上安装组成。

通常能够决定金属屋面系统安全性能、抗风揭/掀性能的部位是屋面板板与固定支座连接的部位。在遭受强风、台风等大风天气时,若屋面板与固定支座连接失效,就会发生风揭/掀事故。目前市面上常见的屋面系统通常也用屋面的固定形式或者屋面板的连接形式命名,例如:穿钉式金属屋面系统、暗扣式金属屋面系统、直立咬合边金属屋面系统、直立锁边金属屋面系统、平锁扣板金属屋面系统等等。



金属屋面系统设计时如何选择材料?

首先,应选用符合国家标准要求且耐候性好的材料。若有耐候性差的应采取防护措施满足设计要求,应用防火性能高的材料,采光顶与金属屋面工程的隔热、保温材料应采用防火性能高的材料。



钢材及五金材料应选用符合GB/T 700GT/T 1591 标准要求。

耐候钢应符合GB/T 4171标准要求。

焊材应符合GB/T 5117GB/T 5118JGJ 81的要求。

不锈钢应采用奥氏体不锈钢,化学成分要符合GB/T 20878的要求,螺栓连接件应符合GB/T 3098.6的要求。



金属屋面板可采用铝合金板、铝塑复合板、铝蜂窝复合铝板、彩色钢板、不锈钢板、锌合金板、钛合金板、铜合金板等;金属屋面压型板材料可选用铝合金板、彩色钢板、不锈钢板、锌合金板、钛合金板、铜合金板等。

彩钢板应符合GB/T 12754的要求;

镀锌板应符合GB/T 2518的要求;

钛合金板应符合GB/T 3621的要求;

铜合金板应符合GB/T 22040的要求,宜选TU1/TU2牌号;

铝合金压型板应符合GB/T 6891GB/T 12755的要求。

防水卷材应符合GB/T 50345的要求。

采光玻璃应符合GB/T 11944的要求

光伏系统组件应符合GB/T 20047.1GB/T 18911GB/T 9535的要求

设计要求

采光顶与金属屋面应根据建筑物的使用功能、外观设计、使用年限等要求,经过综合技术经济分析,选择其造型、结构形式、面板材料和五金附件,并能方便制作、安装、维修和保养。

光伏组件面板坡度宜按光伏系统全年日照最多的倾角设计,宜满足光伏组件冬至日全天有3h以上建筑日照时数的要求,并应避免景观环境或建筑自身对光伏组件的遮挡。

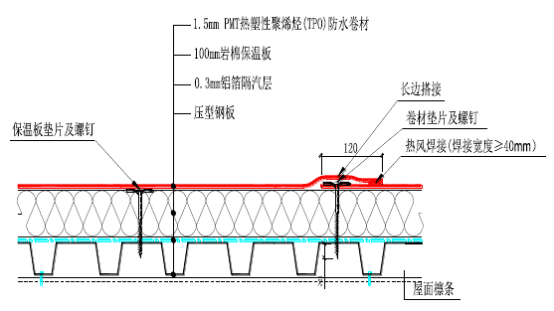

穿钉式金属屋面系统

穿钉式金属屋面系统在应用较早也相对普遍。本系统屋面板材靠钉固定在支撑龙骨上。连接螺钉直接穿透屋面板。为了防止穿透点渗漏,连接螺钉一般配有特制的压紧垫片和防水垫圈,也有用带胶垫的封闭型抽芯铆钉固定面板的做法。



金属屋面系统

暗扣式金属屋面系统

此种屋面系统最早出现在澳洲,所以也叫澳式暗扣板。特定的板型配有对应的安装支架。安装时,首先将安装支架固定于支撑龙骨或基材上,屋面板与屋面板、屋面板与支架采用暗扣卡接固定。

金属屋面系统



直立咬合边金属屋面系统

直立咬合边金属屋面系统通常上也称矮立边直立锁边金属屋面系统,本文为了区分,称之为直立咬合边金属屋面系统。其按咬合程度分为单锁边和双锁边两种形式。屋面板采用机械加工成型。安装时,首先将专用扣件固定在支撑龙骨上,相邻屋面板及连接扣件相互咬合,然后通过机械或手工的方式进行锁死、定型、固定。

金属屋面系统

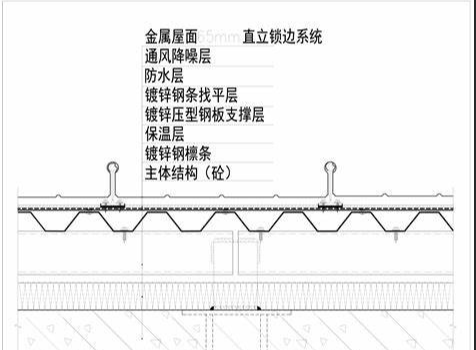

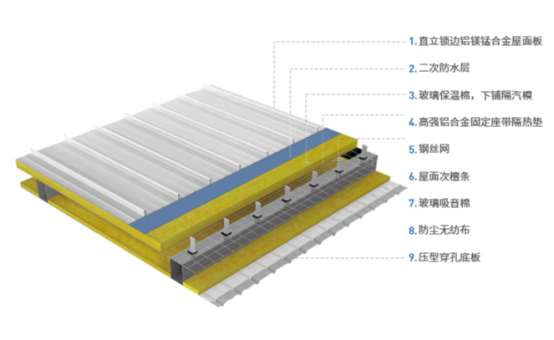

直立锁边金属屋面系统

此种屋面系统通常被称作高立边直立锁边金属屋面系统,也叫直立锁缝lok板。金属面板通过机械辊压形成双边行成公母扣。安装时,首先将专用铝合金T型码与支撑龙骨连接。然后将屋面板及T型码相互咬合,最后通过机械或手工的方式进行锁紧、定型。

金属屋面系统

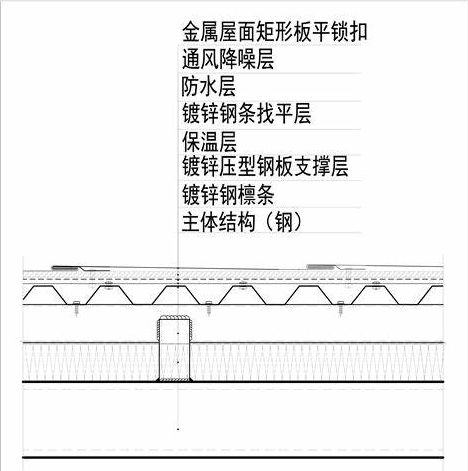

平锁扣板金属屋面系统

此种金属板块一般通过机械冲压或手工裁剪成型。安装时首先将专用锁扣件固定在基材上,然后板块的四周通过折边与锁扣件相互咬合成型固定。

金属屋面系统





金属屋面系统概述

1. 定义:由金属面板与支承体系组成,不分担主体结构所受作用且与水平方向夹角小于75°的建筑围护结构。

2. 常见材质:钢板、铝板、铝合金板、铜板、不锈钢板等。

3. 整体结构:一般由檩条、底板、防水层、保温层、固定支座、面板、抗风夹从下往上安装组成。

4. 关键部位:屋面板与固定支座连接部位决定安全性能、抗风揭/掀性能,若连接失效,强风、台风等大风天气下易发生风揭/掀事故。

5. 常见命名方式:用屋面固定形式或屋面板连接形式命名,如穿钉式、暗扣式、直立咬合边、直立锁边、平锁扣板金属屋面系统等。

金属屋面系统设计材料选择

1. 总体要求:选用符合国家标准要求且耐候性好的材料,耐候性差的应采取防护措施,采用防火性能高的材料,采光顶与金属屋面工程的隔热、保温材料也应采用防火性能高的材料。

2. 各类材料标准

1. 钢材及五金材料:符合GB/T 700、GT/T 1591标准要求。

2. 耐候钢:符合GB/T 4171标准要求。

3. 焊材:符合GB/T 5117、GB/T 5118、JGJ 81的要求。

4. 不锈钢:采用奥氏体不锈钢,化学成分符合GB/T 20878的要求,螺栓连接件符合GB/T 3098.6的要求。

5. 金属屋面板:可采用铝合金板、铝塑复合板、铝蜂窝复合铝板、彩色钢板、不锈钢板、锌合金板、钛合金板、铜合金板等。

6. 金属屋面压型板材料:可选用铝合金板、彩色钢板、不锈钢板、锌合金板、钛合金板、铜合金板等,其中彩钢板符合GB/T 12754的要求;镀锌板符合GB/T 2518的要求;钛合金板符合GB/T 3621的要求;铜合金板符合GB/T 22040的要求,宜选TU1/TU2牌号;铝合金压型板符合GB/T 6891、GB/T 12755的要求。

7. 防水卷材:符合GB/T 50345的要求。

8. 采光玻璃:符合GB/T 11944的要求。

9. 光伏系统组件:符合GB/T 20047.1、GB/T 18911、GB/T 9535的要求。

设计要求

1. 综合考量:采光顶与金属屋面应根据建筑物的使用功能、外观设计、使用年限等要求,经过综合技术经济分析,选择其造型、结构形式、面板材料和五金附件,并能方便制作、安装、维修和保养。

2. 光伏组件面板坡度:宜按光伏系统全年日照最多的倾角设计,宜满足光伏组件冬至日全天有3h以上建筑日照时数的要求,并应避免景观环境或建筑自身对光伏组件的遮挡。

各类金属屋面系统特点

1. 穿钉式金属屋面系统:应用较早且普遍,屋面板材靠钉固定在支撑龙骨上,连接螺钉直接穿透屋面板,为防止穿透点渗漏,配有特制压紧垫片和防水垫圈,或用带胶垫的封闭型抽芯铆钉固定面板。

2. 暗扣式金属屋面系统:最早出现在澳洲,也叫澳式暗扣板,特定板型配有对应安装支架,安装时先将安装支架固定于支撑龙骨或基材上,屋面板与屋面板、屋面板与支架采用暗扣卡接固定。

3. 直立咬合边金属屋面系统:也称矮立边直立锁边金属屋面系统,按咬合程度分为单锁边和双锁边两种形式,屋面板采用机械加工成型,安装时先将专用扣件固定在支撑龙骨上,相邻屋面板及连接扣件相互咬合,然后通过机械或手工方式锁死、定型、固定。

4. 直立锁边金属屋面系统:通常被称作高立边直立锁边金属屋面系统,也叫直立锁缝lok板,金属面板通过机械辊压形成双边成公母扣,安装时先将专用铝合金T型码与支撑龙骨连接,然后将屋面板及T型码相互咬合,最后通过机械或手工方式锁紧、定型。

5. 平锁扣板金属屋面系统:金属板块一般通过机械冲压或手工裁剪成型,安装时先将专用锁扣件固定在基材上,然后板块的四周通过折边与锁扣件相互咬合成型固定 。
